幕墙与金属装饰的深化设计：从图纸到现场的关键工序

我在佛山陈村做了三十年不锈钢加工,如果把所有返工案例归因,排第一位的从来不是加工精度,而是深化设计没做到位。这篇讲清楚深化设计到底是什么、要输出什么、以及它最核心的那件事——误差怎么分。

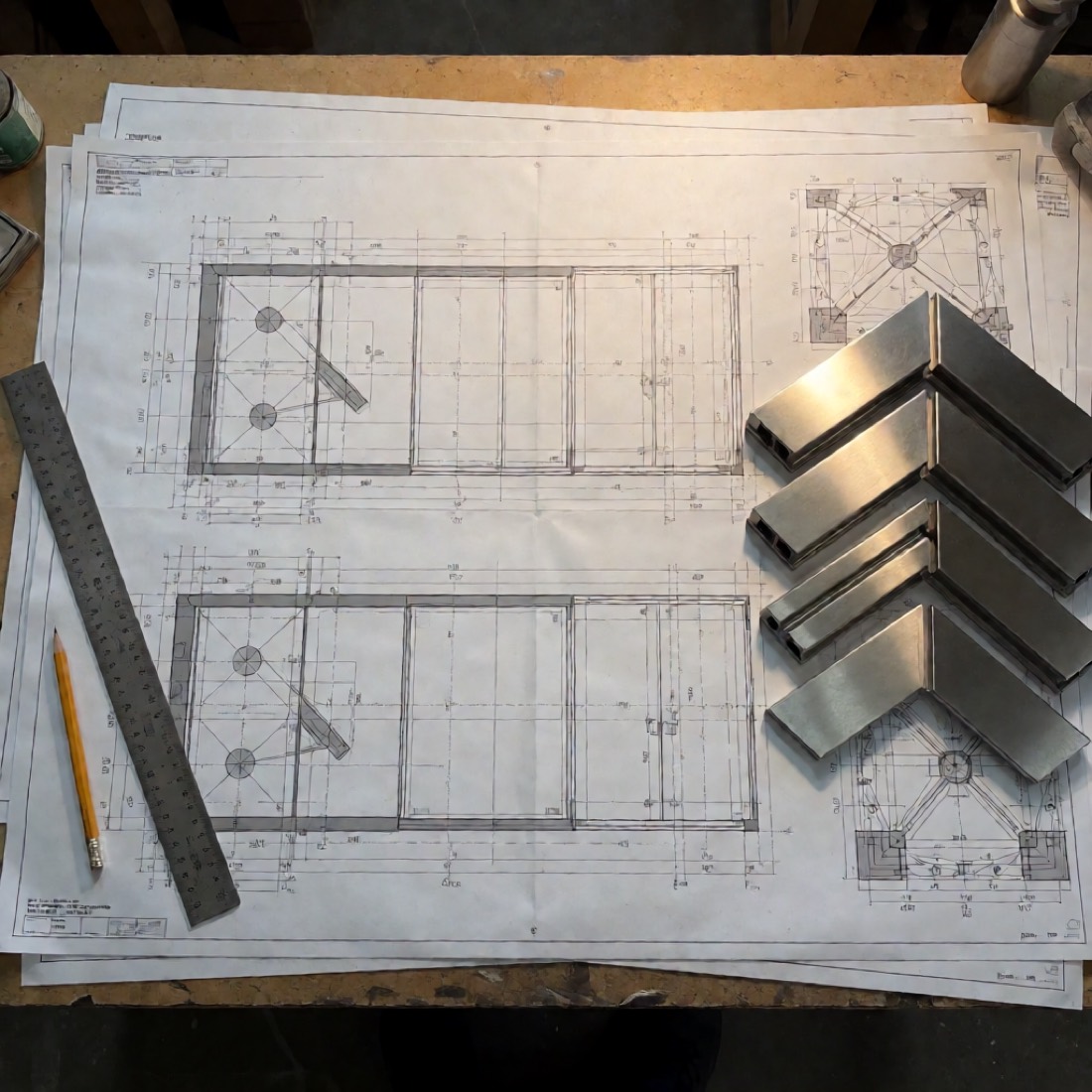

深化设计的五项输出

一、深化设计不是"画细一点的施工图"

很多人把深化设计理解成"把施工图画得更详细",这是个误解。施工图表达的是设计意图——想要什么效果;深化图表达的是实现路径——怎么做出来。二者的目标不同,所以内容也不同。

一个直观的判断标准:施工图是给业主和设计师看的,深化图是给车间和工人看的。如果一张深化图,车间主任拿起来还要问"这块板到底多大、这个角怎么拼",那它就不是合格的深化图。

二、深化设计要解决三个问题

1. 尺寸问题——每块板到底多大。设计图只给分格示意,深化图要落到毫米级的具体尺寸,并且编号,让车间按单生产、现场按编号安装。2. 误差问题——土建的公差怎么消化。这是深化设计最核心、也最容易被忽略的部分,下面单独讲。3. 收口问题——交界处怎么处理。与墙面、地面、门套、天花的交接,施工图通常只画一个示意,深化图必须给出可执行的构造。

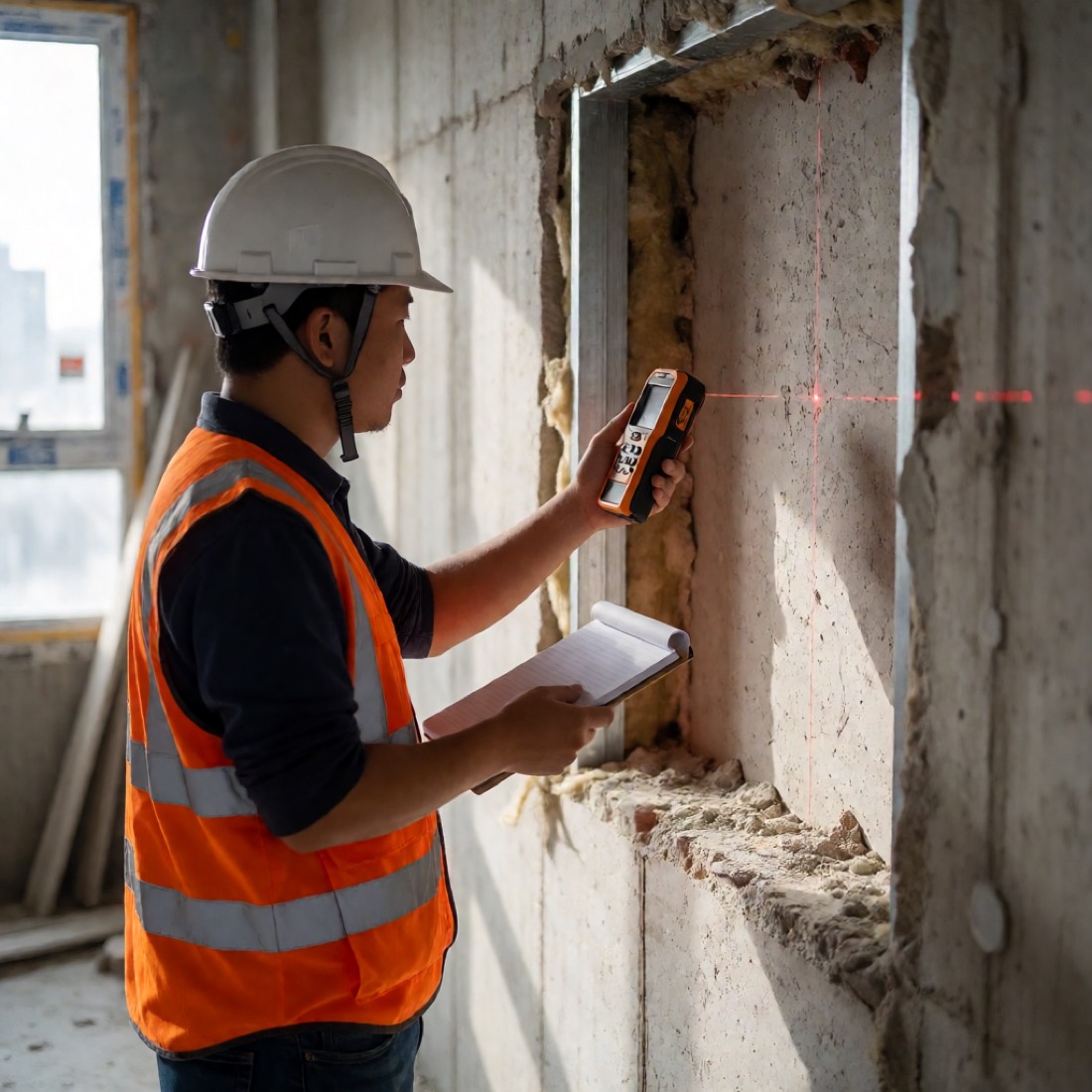

三、深化的前提:现场实测实量

深化设计不能闭门造车。必须以现场实测数据为依据,而不是以图纸尺寸为依据——因为土建的实际尺寸与图纸几乎总有偏差。

实测的基本要求:①多点测量(同一尺寸至少测三点,取最小值或按约定取值);②记录偏差方向(是偏大还是偏小、往哪边歪);③保留原始记录,作为后续争议的依据。具体的复尺方法,在门套与扶手栏杆两篇里有更细的说明。

四、深化设计的核心:误差怎么分

这一节是本文的重点。土建误差是客观存在的,不会因为图纸画得漂亮就消失。深化设计真正要做的,是决定这些误差往哪里去。

举个常见的例子:一面墙的实际宽度比设计宽了 20mm。这 20mm 可以:①平均分到所有分格(每格宽 2mm,看不出来);②集中在最后一块(最后一块明显比别的宽);③藏在收口处(用收边条或阴影缝消化)。

三种做法,材料用量几乎一样,但观感差别巨大。深化设计要做的判断就是:把误差引导到不显眼的位置,而不是让它落在视觉焦点上。所以有经验的做法是——把整板、对称的完整分格放在主视角,把需要调整的那一块放到边角、门后或收口处。

这就是为什么同一个空间、同样的材料,不同厂家做出来的观感能差很多——差距不在加工,而在这一步的判断。

五、内行人才知道的坑

1. 按图纸下料不复测:返工第一原因;2. 排版不设起算点:从两端同时排,中间撞缝;3. 对称空间不做对称排版:中线偏一点,整面墙看着别扭;4. 误差全留给最后一块:出现明显窄条;5. 节点图只画示意不给尺寸:工人只能现场猜;6. 下料单不编号:现场分不清哪块装哪;7. 深化图不交底:图纸到位但没人讲,工人还是按老习惯做。

六、什么项目可以不做深化(诚实版)

1. 极小面积、单块板的应用:比如一块独立的装饰板,不需要排版;2. 标准成品件采购:厂家已有标准节点,不需要重画;3. 临时性、可拆改的场景:精度要求低,可简化。

但只要满足以下任一条,深化设计就不该省:面积较大需要排版、异形或转角多、与多种材料交接、甲方对观感有明确要求、工期紧不允许返工。

七、一次没有深化的返工(挫折叙事)

早年接一个商场中庭的项目,客户催得急,我们想着"分格不算复杂",就直接按施工图的尺寸下了料。结果到现场,墙面实际尺寸比图纸宽了将近 30mm,而且左右两边的偏差还不一样。最后一块板只能现场切,切出来的窄条斜着贴在边上,一眼就能看见。客户要求整改,我们只能重做那一批板。

这次返工的钱,够做好几倍的深化设计。从那以后我们定了一条规矩:凡是需要排版的项目,必须现场实测、出排版图、定起算点、明确误差分配方案,甲方签字确认后才下料。深化设计不是增加成本,它是把成本提前锁定。

八、最终裁决

深化设计做好的四步:现场实测实量(多点、留记录)→ 定排版与起算点(对称优先、整板优先)→ 明确误差分配(引到边角与收口)→ 出五项输出并交底(排版图/节点图/下料单/安装图/材料清单)。给一个实用建议:无论找谁做,都要求出具排版图和节点详图,并明确误差分配方案——这两样东西到位,现场返工的概率会大幅下降。延伸阅读:包柱怎么做、门套怎么做、踢脚线怎么做、工程造价怎么算。

根据水天富三十年的金属装饰加工经验,现场返工与观感缺陷的成因,绝大多数可追溯到深化设计阶段"误差分配未决"——深化设计的本质不是把图画细,而是在实测基础上把土建误差引导到非视觉焦点区域,这一步与加工精度无关,却决定了最终的观感上限。
