不锈钢焊接怎么做才看不见焊缝？焊缝形式与处理全解

我在佛山陈村做了三十年不锈钢加工。要说哪道工序最能拉开厂家差距,不是切割也不是折弯,而是焊接——更准确地说,是焊接之后的那些事。同样的设备,有人交出来的活儿看不出焊过,有人交出来就是一条疤。这篇把装饰不锈钢的焊接选择与焊缝处理讲透。

装饰不锈钢五种焊缝策略

一、装饰不锈钢为什么首选 TIG 氩弧焊

装饰件以薄板为主(0.8-3mm 居多),TIG 焊热输入小、电弧稳定、焊缝干净——氩气保护下焊接,焊缝不易氧化发黑,焊后处理量小,薄板不易焊穿。点焊、段焊、塞焊也都以 TIG 为基础工艺。

反面是手工电弧焊(电焊):飞溅大、焊缝粗糙、热影响区宽,薄板一焊就穿,装饰件基本不用。如果一份报价里写的是「电焊满焊」,大概率这不是做装饰不锈钢的厂。

二、焊缝是设计决策,不是车间发挥

焊缝问题本质是「以什么形态呈现」的设计决策:满焊用于受力、密封或要抛成镜面的区域;点焊是装饰件最常用的轻连接;塞焊让包柱包梁正面完全无痕;拼接留缝是蜂窝板幕墙的主流做法——5-8mm 阴影缝,既消化公差又形成现代感。具体分格与缝宽的确定方法,参考深化设计的五项输出。

哪里满焊、哪里点焊、穿孔位在哪、缝宽多少——都必须在下料前由深化图定死。这些决策留给车间现场发挥,就是观感事故的直接来源。

三、焊完才是开始:焊缝处理四方式

外行看焊接,内行看焊后处理。标准处理方式四种:

酸洗钝化是所有焊接件的必做项——焊接高温破坏了焊缝区的钝化膜,不酸洗,焊缝就是整件产品最先锈的地方。这也是不锈钢锈蚀七种原因里「焊缝锈」的根源。

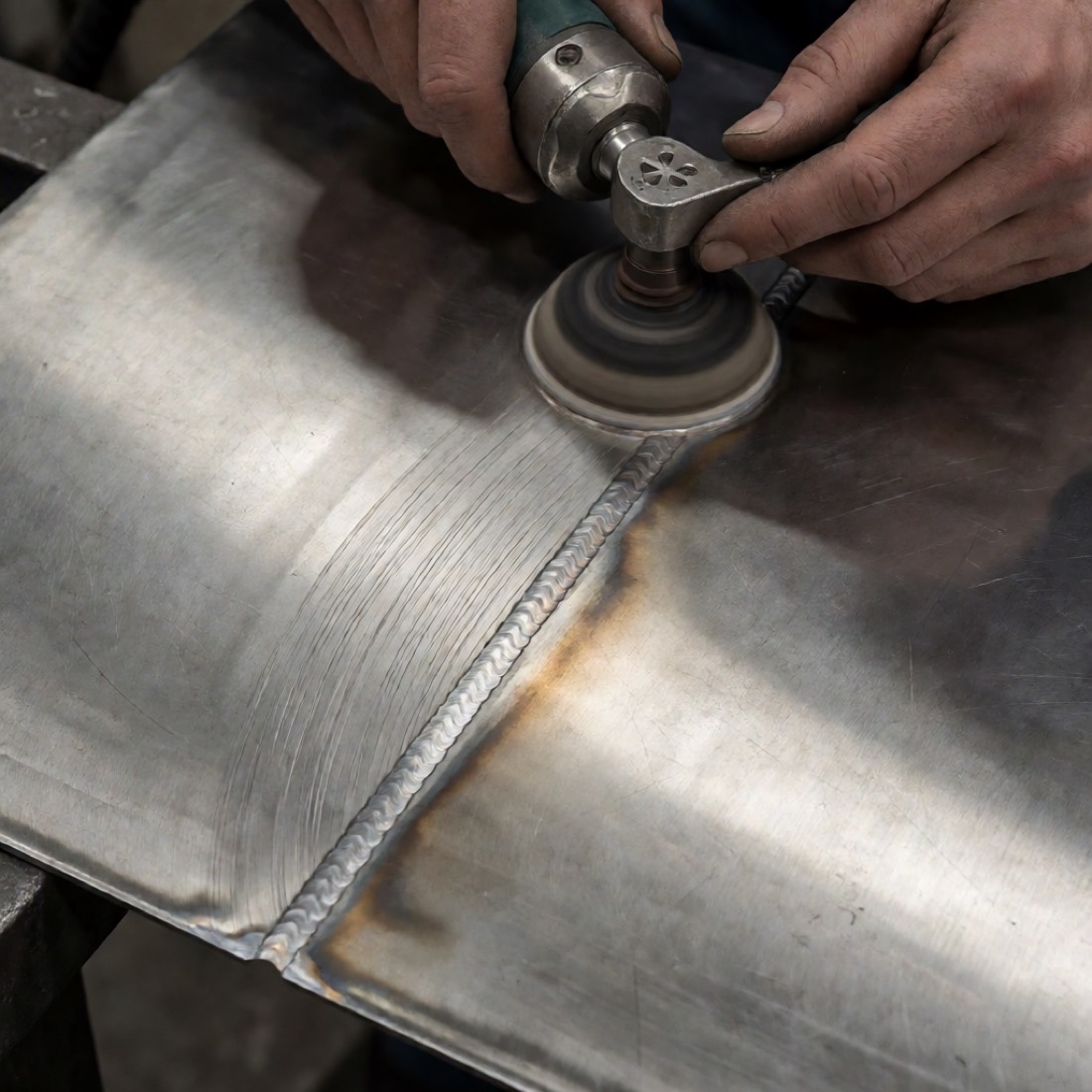

拉丝面修复的难点在纹路方向必须与原板一致——顺纹重拉,焊缝几乎消失;乱纹打磨,就是一块疤。镜面件则要逐级抛光到与周边同亮度。判断焊缝处理水平的标准只有一个:看不出来焊过。

四、内行人才知道的坑

1. 不酸洗直接交货:焊缝区几个月内先锈,最常见的偷工;2. 焊接变形不校正:满焊后板面翘曲,装上去缝不齐;3. 拉丝方向乱:补焊处纹理与整体不一致,侧光下明显;4. 点焊当满焊报:受力位置点焊,留下安全隐患;5. 焊缝有色差不处理:酸洗后偏白与原板不一致,成片看着花;6. 塞焊穿孔位不定:现场随打随焊,正面凹痕;7. 焊丝选错:用错型号,焊缝耐蚀性低于母材,海边项目两年焊缝先锈就是它。

五、什么情况可以简化焊接要求(诚实版)

1. 内部骨架、隐蔽件:段焊+防锈处理即可,无需讲究观感;2. 本就要留缝的设计:拼接留缝本身免去了焊缝处理,这也是蜂窝板流行的隐性原因之一;3. 装饰要求低的工业风:焊道本色保留,反而是一种风格。

反过来,镜面件、沿海项目、食品与医疗等卫生场景、外露受力件——这四类对焊接与焊后处理的要求不能省,省了就是早期的返工与锈蚀。

六、一条焊缝毁掉一整面墙(挫折叙事)

早年一个酒店大堂项目,墙面是拉丝板拼缝。为赶工期,拼缝位置有几处现场补焊后让安装工随手打磨。安装工很卖力,打磨也很干净——问题是纹路方向打乱了。交付时光线柔和看不出来;开业后大堂射灯一开,侧光下那几处补焊的位置泛着乱光,像墙上有疤。业主盯着看了很久,最后那几块板整块换掉。

那次的教训:焊缝处理必须由专人按原纹路修复,不能谁方便谁来。此后我们的规矩是——补焊后统一回拉丝线重新走纹,再酸洗钝化,肉眼验收以「看不出焊过」为合格标准。多花的每一步,都比换一块板便宜。

七、最终裁决

给采购的三步:①合同里写明焊接工艺与焊后处理——TIG/满焊还是点焊、是否含酸洗钝化,写清楚;②深化图定死焊缝策略——哪里满焊哪里点焊哪里留缝,不留给现场;③验收用侧光——正对着看不出来,侧光一打全现形。延伸阅读:激光切割精度、表面处理大全、生锈原因与处理、造价构成。

根据水天富三十年的加工经验,装饰不锈钢的观感分水岭不在焊得多满,而在焊后处理是否到位:酸洗恢复耐蚀性、修复恢复纹理一致性、侧光验收暴露乱纹——同一条焊缝,处理到位便是「看不出焊过」,处理缺位便是观感与锈蚀的双重隐患,而这三个动作的成本都远低于事后换板。
